在線沼氣監測系統

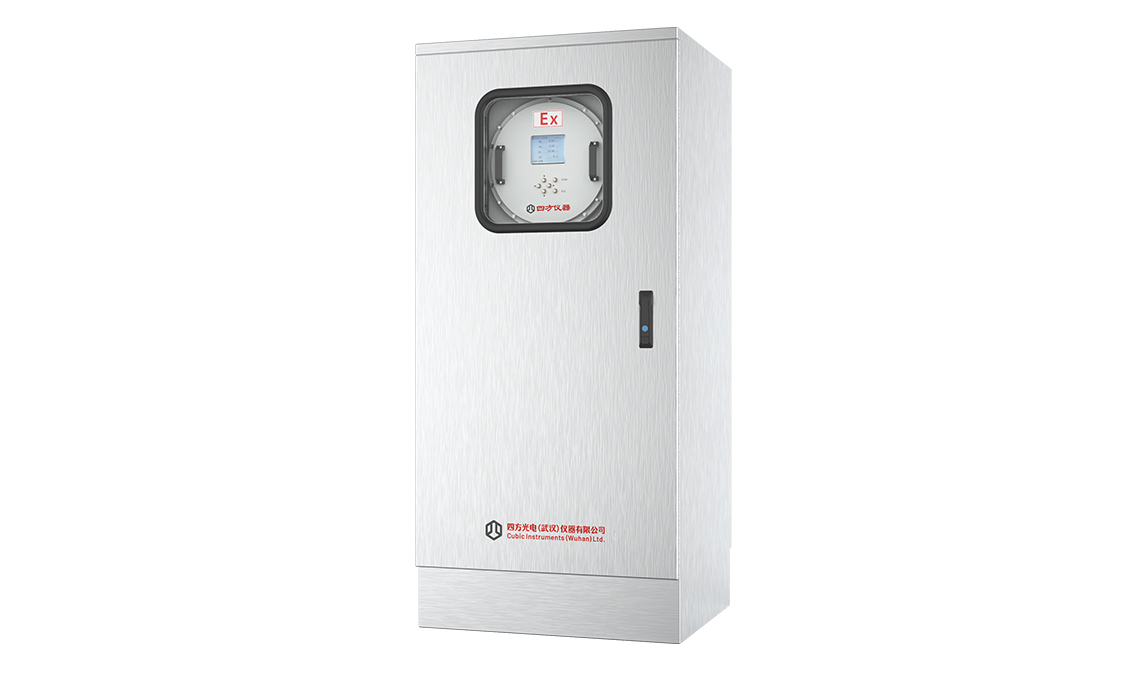

Gasboard-3500UV
Gasboard-3500UV在線沼氣監測系統是新一代沼氣監測系統，基于紫外差分吸收光譜氣體分析技術（UV-DOAS）精確測量沼氣脫硫前后H2S濃度，非分光紅外氣體分析技術（NDIR）測量CH4、CO2濃度，電化學法（ECD）測量O2濃度；傳感器模塊化設計，可實現沼氣成分連續在線監測。
為保證沼氣脫硫設備的效率，在洗滌器前后采用兩個采樣通道實時監控H2S濃度，有效避免過量的H2S對后段管道及其他設備的損壞。Gasboard-3500UV適用于多種不同沼氣工況現場，為用戶投資最小化、優化沼氣池監測流程提供了理想的解決方案。
產品特性


    • 獨特的UV-DOAS、NDIR和ECD組合技術。
    • 可實現脫硫前后的高、低量程H2S測量。
    • 高精度、長壽命的UV-DOAS H2S傳感器。
    • 對CH4，CO2，H2S，O2進行連續監測，優化工藝控制。
    • 模塊化傳感器設計，便于校準和維護。
    • 靈活的氣體調節配置，可根據現場需求定制量程。
    • 不銹鋼保護柜，防止長期運行中儀器受氣體腐蝕。
    • 防爆式設計，適用于易燃易爆的危險區域。

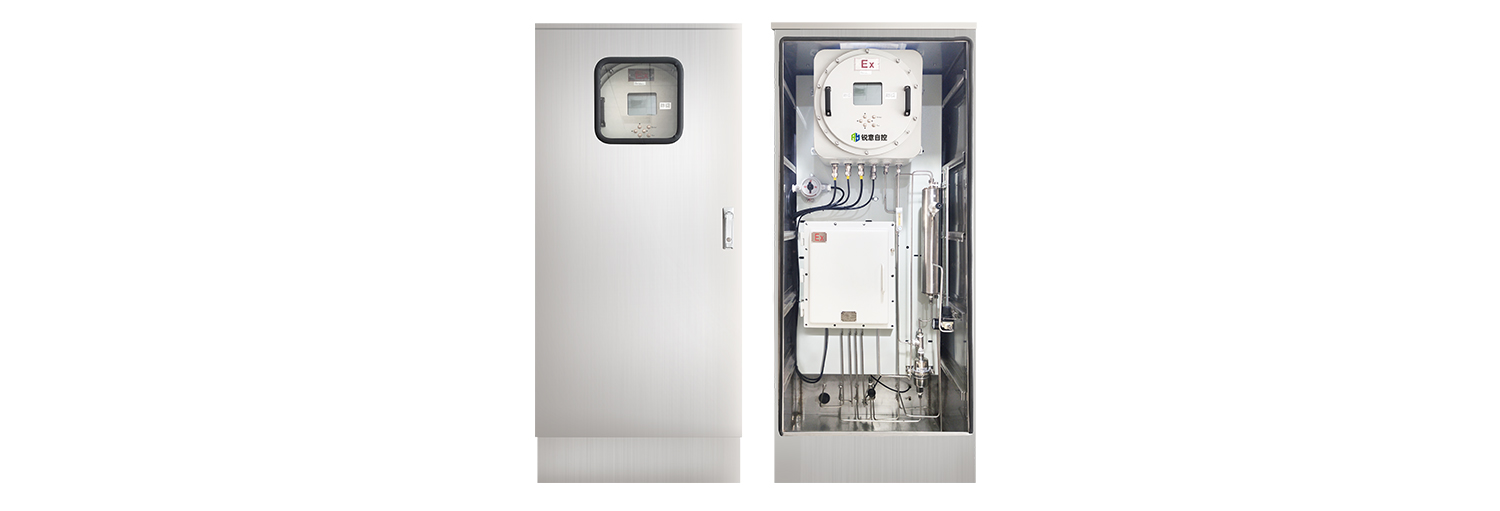

    系統配置


應用領域
    適用于厭氧消化處理、沼氣脫硫、沼氣發電、沼氣提純生物天然氣、垃圾填埋、污水處理等領域氣體分析。
技術參數
測量組分 測量原理 測量范圍 分辨率 測量精度 重復性
H2S UV-DOAS 0-500~5000ppm 1ppm ±2%F.S. ≤1%F.S.
CH4 NDIR 0-100% 0.01% ±2%F.S. ≤1%F.S.
CO2 NDIR 0-50% 0.01% ±2%F.S. ≤1%F.S.
O2 ECD 0-25% 0.01% ±2%F.S. ≤1%F.S.
響應時間 T90＜60s
最佳流量 (0.7~1.2)L/min
進氣壓力 (2~50)kPa
電源 100~240VAC, 100W
預處理單元（可選配）
除水 帶手動排水閥的重力脫水罐(標配)
過濾器 帶自動排水閥的氣/水分離器(標配)
采樣通道 1-4個采樣通道可定制(可選)
伴熱管 環境溫度在0℃以下的伴熱管(可選)
采樣泵 低壓采樣泵（可選）
冷凝器 用于高濕度樣氣中快速脫出氣態水的冷凝器(可選)
機械參數
外殼 不銹鋼地板立柜
尺寸(H*W*D) 1720*700*500(mm)
防爆等級 ExdIICT6(分析儀)
防護等級 IP65
通信
模擬信號 4-20mA
數字信號 RS232/485；Ethernet
報警 每個氣體讀數的高、低報警繼電器輸出
環境條件
工作溫度(°C) -15°C～ +45°C
工作濕度 0-95%RH（非凝結）
環境壓力 80-120kPa

*具體參數請以規格書為準，如需獲取更多技術信息，請聯系：027-81628829或info@gasanalyzer.com.cn
