項目背景

合作背景

氧化鋁焙燒窯投入運行后，窯尾排煙機多次發生爆炸事故，嚴重影響企業正常生產經營。以煤氣、天然氣為燃料的氧化鋁焙燒窯，若運行過程中供風不足，會導致燃料燃燒不充分，產生大量可燃性氣體并隨煙氣排放至窯尾。當可燃?xì)怏w濃度達到爆炸極限，遇明火即刻引發爆炸，因此窯尾煙氣安全實時監測成為保障生產安全的核心環節。

項目介紹

該氧化鋁廠成立于2003年，主營氧化鋁、電解鋁生產及深加工業務。其氧化鋁生產采用懸浮爐焙燒氫氧化鋁工藝，需在焙燒窯窯尾煙氣主管道部署氣體在線監測設備，對 CO、CH?濃度進行連續實時檢測，精準監控可燃?xì)怏w含量，從源頭防范爆炸風險，切實保障生產安全穩定運行。

產品原型

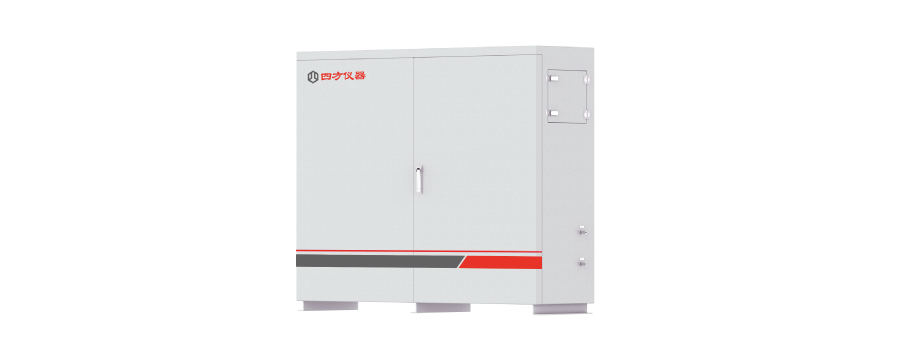

抽取式激光氣體分析系統GasTDL-3110

（點擊查看產品詳情）

本系統專為高粉塵工況研發，由取樣探頭、預處理單元、控制單元、氣體分析單元四大核心模塊組成，采用可調諧半導體激光吸收光譜技術（TDLAS）對射式設計，可實時、連續輸出被測氣體濃度數據，兼顧煤氣高效利用、節能降耗與工業現場安全生產雙重需求。

產品特性

1、防爆等級Ex db IIC T6 Gb / Ex tb IIIC T80℃ Db，安全系數高。

2、探頭具備自動吹掃功能，性能可靠目壽命長。

3、可自動完成采樣、反吹、排水等操作。

4、多級過濾，確保儀器長期在線運行。

5、采用TDLAS技術，被測氣體不受背景氣體交叉干擾。

6.可實現遠程監控，無需人工值守，降低維護成本。

7、在高溫、高粉塵、高水分、高腐蝕性、高流速等惡劣測量環境下具有良好的適應性。

主要參數

性能參數
測量原理	TDLAS
測量組分	CH4、CO
測試范圍	CH4:0-30000ppm，CO:0-30000ppm
量程漂移	≤±1%F.S.
重復性誤差	≤±1%F.S.
輸出波動	≤±1%F.S.
線性度	≤±1%F.S.
響應時間（T90）：	充分預熱后，T90≤15S（分析儀分析時間1秒）
技術參數
機箱	防爆結構
防爆等級（探頭/儀表）	ExdIIBT4/ ExdIICT6
防護等級	IP66
傳感器壽命	大于6年（正常使用）
工作參數
工作方式	在線
電源	24VDC
校準周期	建議每隔一年校準一次
環境溫度	-20～ +60℃
吹掃氣體	（0.3～0.8）MPa工業氮?dú)?
吹掃氣純度	N2≥99.99%
輸入輸出參數
通訊	RS485、RS232
輸出模式	2路4-20mA輸出、3路繼電器輸出

*具體參數請以規格書為準，如需獲取更多技術信息，請聯系：027-81628829或info@gasanalyzer.com.cn

項目實施

技術方案

本項目采用四方光電（武漢）儀器有限公司自主研發的防爆型抽取式激光氣體分析系統GasTDL-3110，實現窯尾煙道 CO、CH4濃度在線監測，數據實時上傳中控臺并參與生產聯動控制。結合現場工藝與防爆環境要求，所有設備均采用隔爆設計，IP66 高防護等級可有效阻隔粉塵侵入，延長設備使用壽命，保障長期穩定運行。

整體解決方案分為三大模塊：
（1）預處理裝置
采用防爆預處理方案，搭配防爆采樣探頭、防爆伴熱管及專用探頭濾芯，對樣氣進行除塵凈化處理，全程采用耐腐蝕材質，杜絕氣體泄漏，確保進入分析儀的樣氣潔凈、穩定。
（2）氣體分析儀
依托 TDLAS 核心技術，精準在線監測 CH4、CO 濃度變化，實時反饋數據，為安全生產提供可靠依據。
（3）通訊與數據傳輸
通過 4~20mA 標準信號輸出，無縫對接現場中控臺，實現監測數據實時上傳、可視化展示與遠程管控。

項目?jī)r(jià)值

經工業實踐驗證，對氧化鋁焙燒窯窯尾煙氣進行 CO、CH?濃度在線監測，具備成熟可靠的可行性。本系統能夠精準、快速地檢測煙氣中可燃?xì)怏w濃度，憑借快速響應與高精度測量?jī)?yōu)勢，有效彌補傳統監測方式的短板。GasTDL-3110 系統作為安全生產核心監測裝備，可實時預警可燃?xì)怏w濃度超標風險，從源頭杜絕爆炸事故發生，為企業連續、穩定、安全生產提供堅實保障。

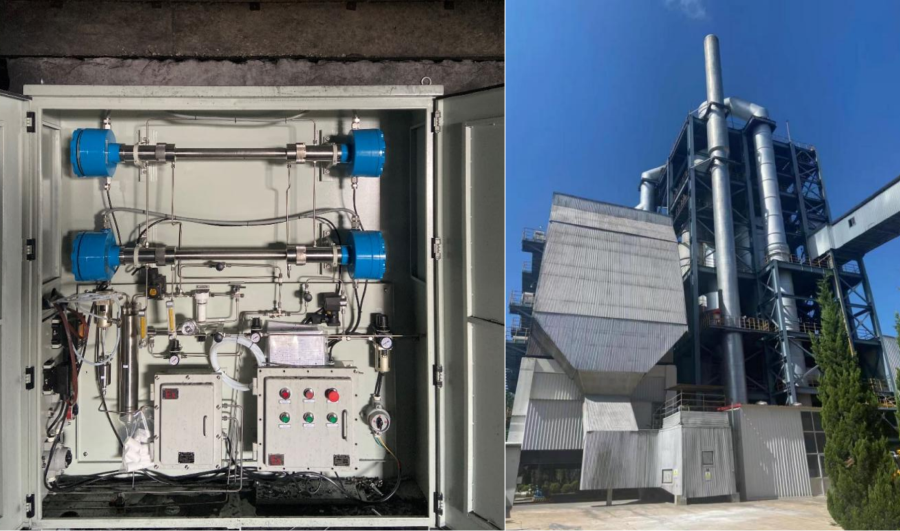

項目現場

山東某氧化鋁廠焙燒懸浮爐煙氣安全監測應用案例
